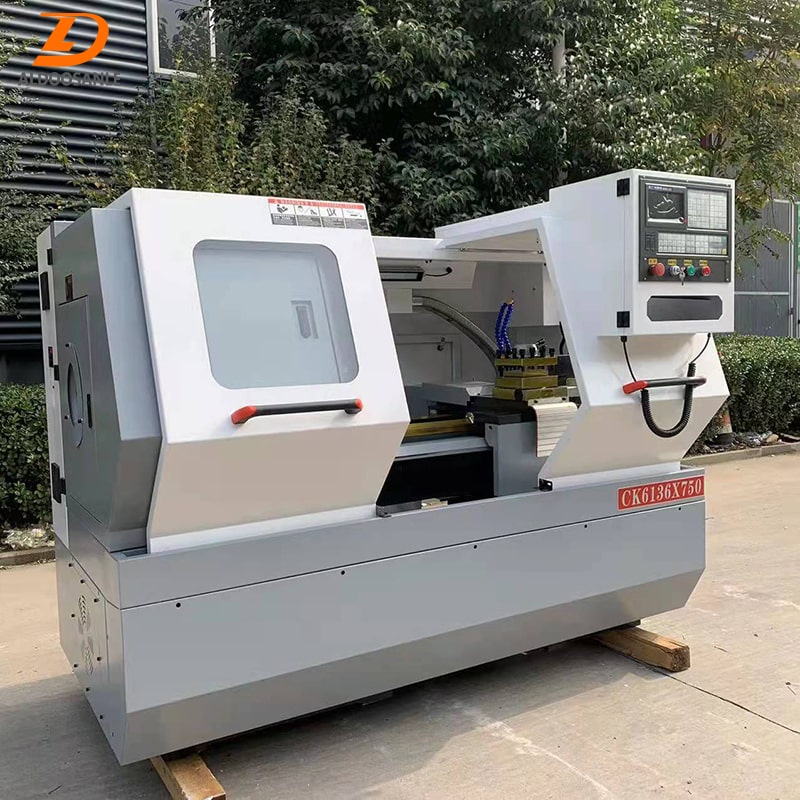

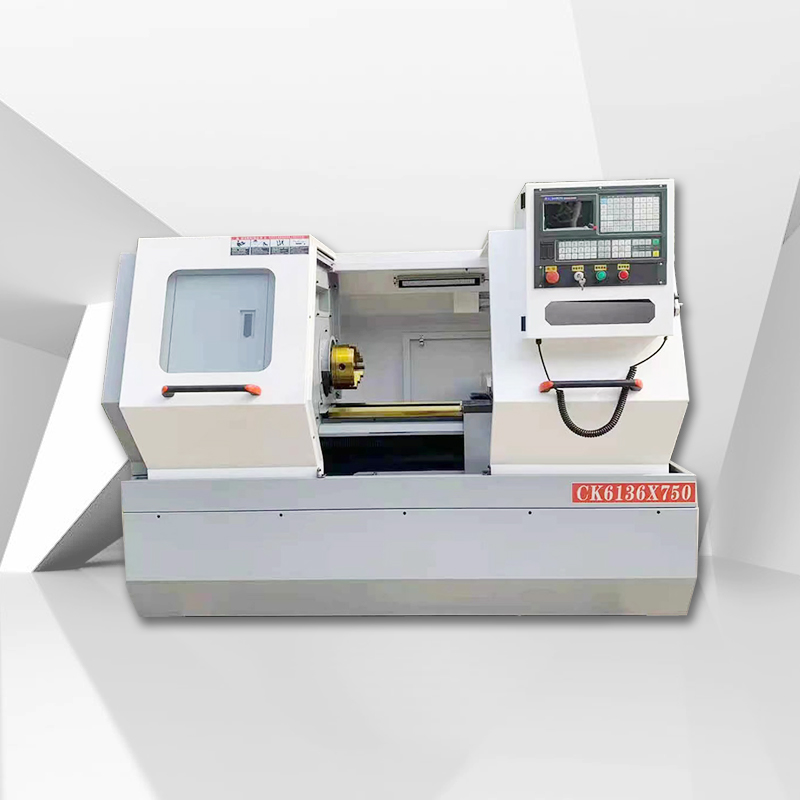

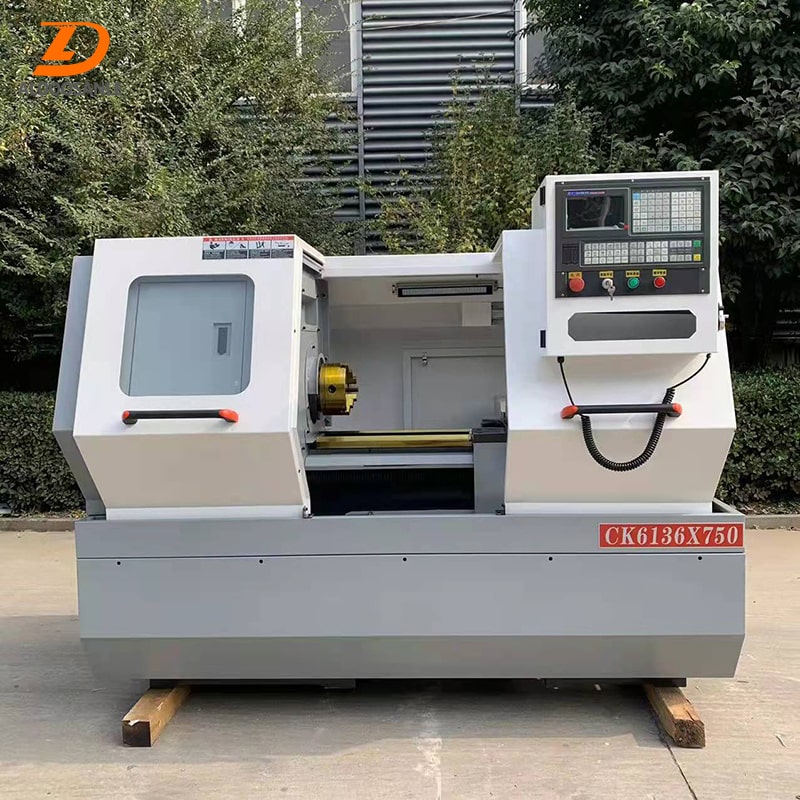

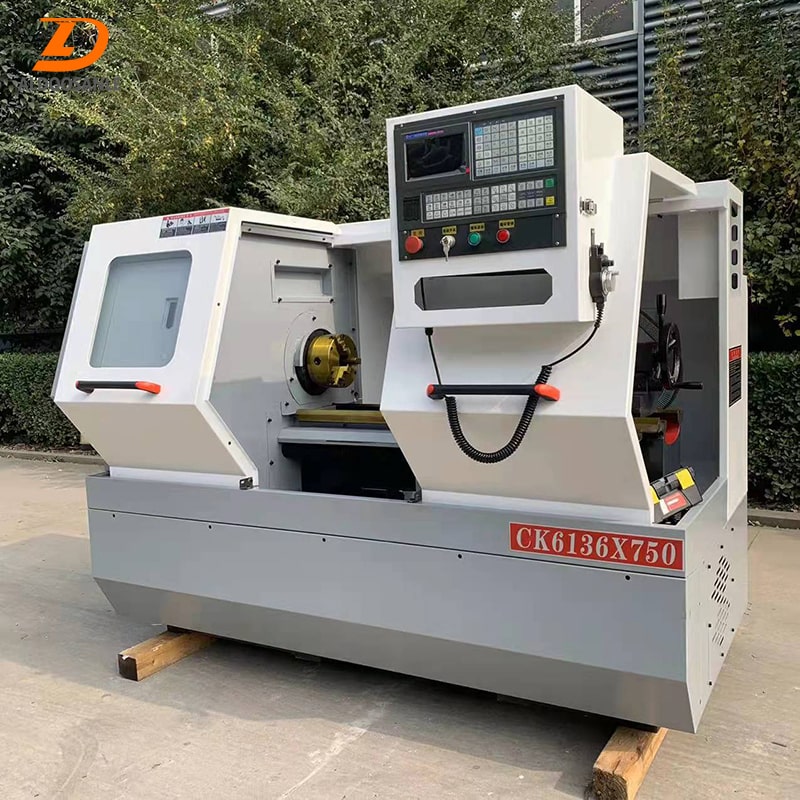

Torno CNC ALCK6136X750
Como un equipo de procesamiento avanzado, el torno CNC ALCK6136X750 tiene muchas características y es ampliamente utilizado en varias industrias. Este artículo presentará las características del torno CNC ALCK6136X750 y su importante papel en el campo de aplicación.
El torno CNC ALCK6136X750 es ampliamente utilizado en las industrias de fabricación de maquinaria, aeroespacial, automotriz y electrónica debido a su capacidad de mecanizado de alta precisión, multifuncionalidad y producción de alta eficiencia. El torno cnc de cama plana brinda soluciones de procesamiento confiables y eficientes para estas industrias y promueve el desarrollo y el progreso tecnológico de la industria manufacturera.
Característica de la máquina:
1. Alta precisión: el torno CNC ALCK6136X750 tiene capacidades de procesamiento de alta precisión para garantizar la precisión dimensional y los requisitos de calidad de la superficie.
2. Multifunción: este torno puede realizar múltiples operaciones de procesamiento, como torneado, taladrado, roscado, etc., y es adecuado para piezas de trabajo de varias formas complejas.
3. Alta eficiencia: el torno CNC ALCK6136X750 tiene una velocidad de corte rápida y una capacidad de posicionamiento de alta velocidad, lo que mejora la eficiencia de producción.
4. Estable y fiable: El torno adopta una estructura muy rígida y piezas de transmisión de alta calidad, que tiene una excelente estabilidad y fiabilidad.
Aplicación de la máquina:
1. Fabricación de maquinaria: este torno es adecuado para la industria de fabricación de maquinaria y se utiliza para procesar varias piezas de metal.
2.Aeroespacial: en el sector aeroespacial, este torno se usa a menudo para fabricar piezas aeroespaciales de alta precisión.
3.Fabricación de automóviles: los tornos CNC se utilizan ampliamente en la industria de fabricación de automóviles para procesar piezas como piezas de motores de automóviles.
4. Electrónica: el torno CNC ALCK6136X750 también se utiliza en la industria electrónica para procesar partes de componentes electrónicos.
CONFIGURACIÓN ESTÁNDAR
1) Sistema: GSK, servomotor y accionamiento.
2) Pinzas neumáticas.
3) Herramienta de tipo de grupo.
4) Sistema de refrigeración.
5) Sistema de aligeramiento.
6) Sistema de lubricación automática.
7) mandril manual de tres mordazas
8) Portaherramientas vertical de cuatro estaciones
9) Contrapunto manual
CONFIGURACIÓN OPCIONAL
1) Sistema CNC: Siemens, Fanuc, KND.
2) Mandril hidráulico, mandril neumático.
3) Poste de herramienta eléctrica de 4/6/8 estaciones.
4) Alimentador automático de barras.
5)Dispositivo para alimentación automática (alimentador de barras)
6)Transportador de virutas
7) Colector de piezas
8) contrapunto hidráulico
Video
Parametros del producto
|
Artículo |
Unidad |
ALCK6136-750 |
|
Columpio Max sobre la cama |
milímetro |
Φ360 |
|
Diámetro máximo de giro en el poste de la herramienta |
milímetro |
Φ200 |
|
Longitud máxima de la pieza de trabajo entre dos centros |
milímetro |
750 |
|
Husillo a través del diámetro del orificio |
milímetro |
Φ52 |
|
Rango de velocidad del husillo (infinito): |
rpm |
150-2000 |
|
Modelo de extremo de husillo ISO (GB) |
|
A2-6 |
|
El orificio cónico delantero del husillo |
|
No. 5 Morse |
|
Potencia del motor del husillo |
kilovatios |
5.5 |
|
Forma de motor de husillo |
|
conversión de frecuencia |
|
Portaherramientas CNC |
|
Portaherramientas vertical de cuatro estaciones |
|
Tamaño del mango de la herramienta |
milímetro |
20×20 |
|
Precisión de posicionamiento repetido del poste de herramientas |
|
±3.2″ |
|
Trazo X |
milímetro |
200 |
|
trazo Z |
milímetro |
750 |
|
Velocidad de marcha rápida |
mm/min |
X: 6000 Z: 8000 |
|
Rango de velocidad de avance |
mm/min |
X: 1～2000 Z: 1～2000 |
|
Unidad mínima de ajuste |
milímetro |
0.01 |
|
Diámetro de la manga del contrapunto |
milímetro |
60 |
|
Carrera de la manga del contrapunto |
milímetro |
100 |
|
Conicidad de la conicidad de la manga del contrapunto |
|
Mohs No. 4 |
|
Potencia del motor de refrigeración |
w |
125 |
|
Cabezal de bomba de agua de refrigeración |
metro |
5 |
|
Caudal de la bomba de agua de refrigeración |
l/min |
25 |
|
Arrojar |
|
200 Mandril manual de tres mordazas |
|
Fuente de alimentación |
|
380V±10%, 50Hz±1%, corriente alterna trifásica |
|
Temperatura ambiental |
℃ |
0℃~40℃ |
|
Humedad relativa |
|
≤92% |
|
Dimensiones generales de la máquina herramienta (largo × ancho × alto) |
milímetro |
2350×1380×1640 |
|
Peso neto |
kg |
1600 |
