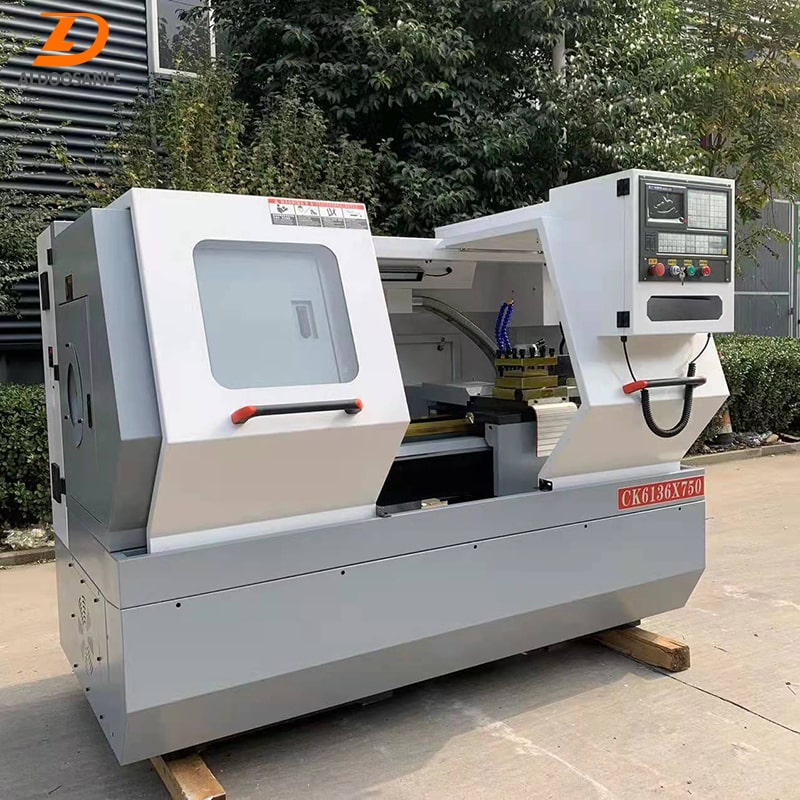

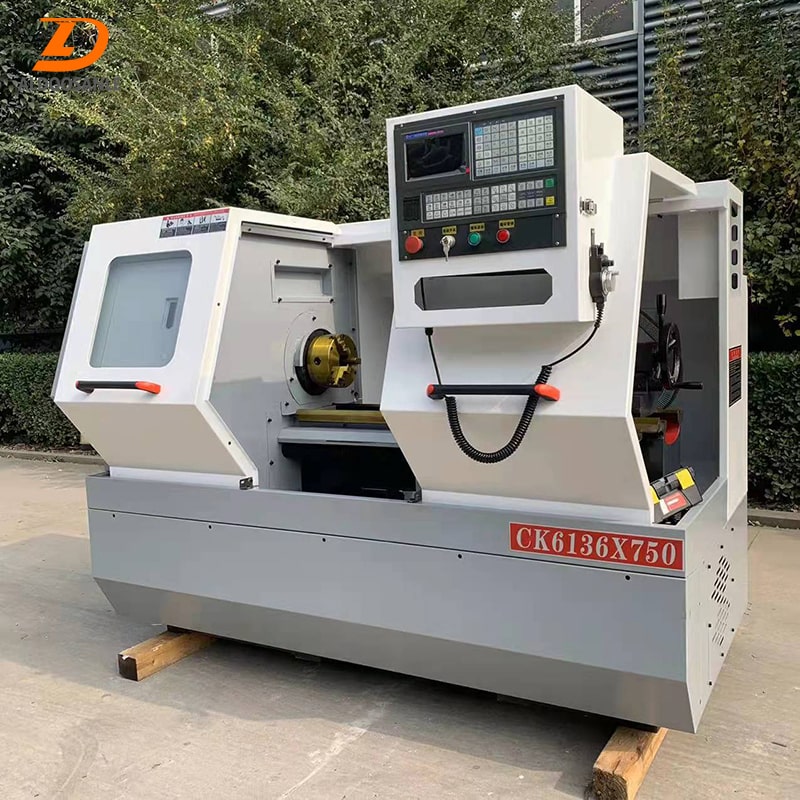

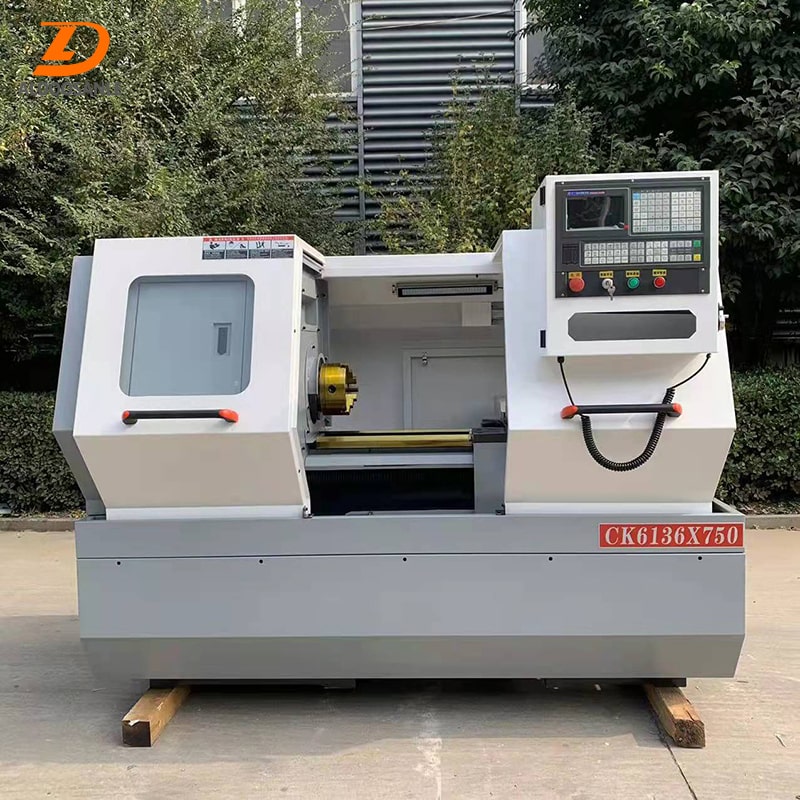

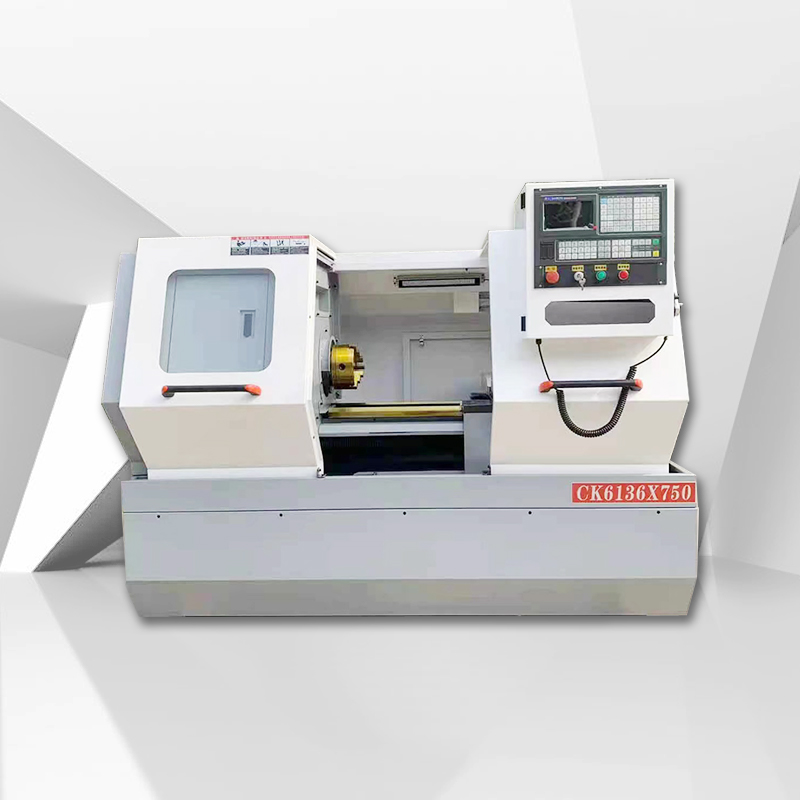

Torno horizontal CNC ALCK6136 máquina de torno de metal
CNC Lathe Flat Bed puede procesar piezas con una estructura compleja de combinación cuadrada y redonda. El torno CNC de alta precisión es una forma efectiva de resolver los problemas de variedad variable de piezas, lotes pequeños, formas complejas y alta precisión.
El torno cnc de alta precisión completa automáticamente el procesamiento multiproceso de piezas de trabajo pequeñas y medianas de acuerdo con el programa establecido. Puede cargar y descargar materiales automáticamente y procesar un lote de las mismas piezas de trabajo repetidamente. Es adecuado para la producción en masa.
Funciones del producto

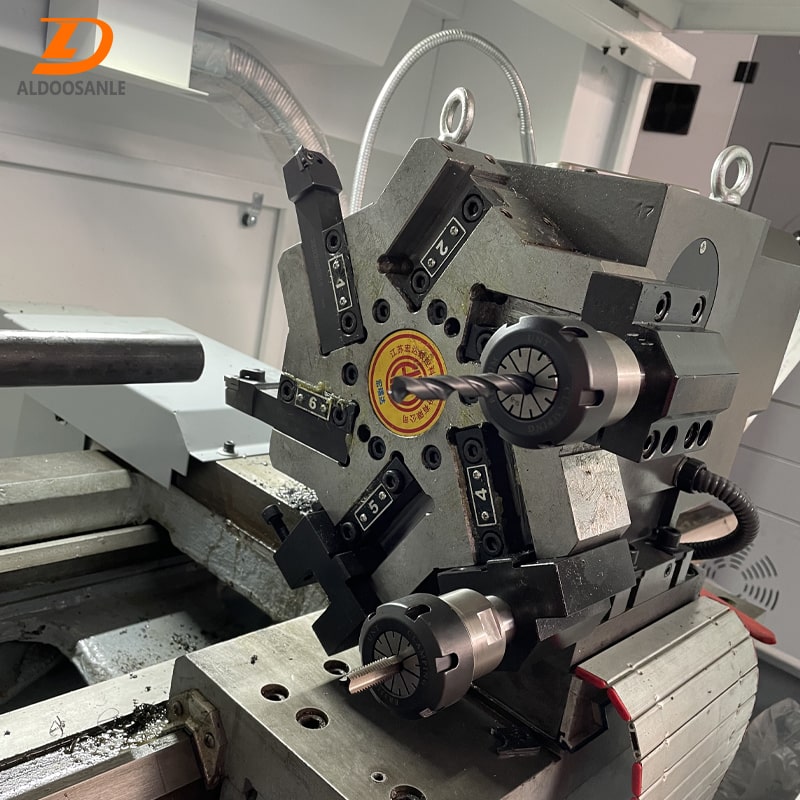

1. La cadena de transmisión es corta: el movimiento del portaherramientas de torno cnc de alta precisión en dos direcciones es impulsado por dos servomotores.
El servomotor está conectado directamente con el tornillo de avance para impulsar el movimiento del soporte de la herramienta. El servomotor y el tornillo de avance también se pueden cambiar continuamente de acuerdo con el comando de control, y no es necesario usar un par de engranajes de etapas múltiples para cambiar la velocidad entre este y el eje principal.
Con el desarrollo de la tecnología de regulación de velocidad amplia del motor, el objetivo es cancelar el par de engranajes de cambio de velocidad, y en la actualidad es necesario cambiar varios rangos de velocidad a través del primer par de engranajes.
Por tanto, la estructura dentro de la caja de entrada es mucho más sencilla que la de un torno convencional.
2. Alta rigidez: coincide con el control de alta precisión del sistema de control, para adaptarse al procesamiento de alta precisión.
3. Arrastre ligero: el movimiento del soporte de la herramienta generalmente adopta un par de husillos de bolas. Para arrastrar la máquina ligeramente, la lubricación de la máquina de torno cnc de bancada plana es relativamente suficiente, y la mayoría de ellos se lubrican automáticamente con neblina de aceite.
Aplicación del producto
1. Máquina de torno CNC Mecanizado horizontal de piezas con formas especiales, como soportes, horquillas y otras piezas con formas irregulares, etc., la mayoría de las cuales necesitan ser mezcladas y procesadas por múltiples estaciones.
2. El torno CNC para máquina de torneado procesa piezas de superficie, y el torno para trabajar metales puede completar la superficie de piezas compuestas de curvas complejas o superficies curvas.
3. La máquina de torno CNC Metal procesa piezas planas y piezas con orificios, y las piezas cuya superficie de procesamiento es paralela al plano horizontal con el mismo ángulo se denominan piezas planas.
4. La máquina de torno CNC Metal Horizontal procesa piezas biseladas variables, y las piezas cuyo ángulo incluido entre la superficie de mecanizado y el plano horizontal cambia continuamente se denominan piezas biseladas variables.
Video
Parametros del producto
| Ítem | Unidad | ALCK6136 |
| Columpio Max sobre la cama | mm | Φ360 |
| Diámetro máximo de giro en el poste de la herramienta | mm | Φ200 |
| Longitud máxima de la pieza de trabajo entre dos centros | mm | 750 |
| Husillo a través del diámetro del orificio | mm | Φ52 |
| Rango de velocidad del husillo (infinito) | r/min | 150-2000 |
| Potencia del motor del husillo | KW | 5.5 |
| Trazo X | mm | 200 |
| trazo Z | mm | 750 |
| Dimensiones (largo × ancho × alto) | mm | 2350×1380×1640 |
