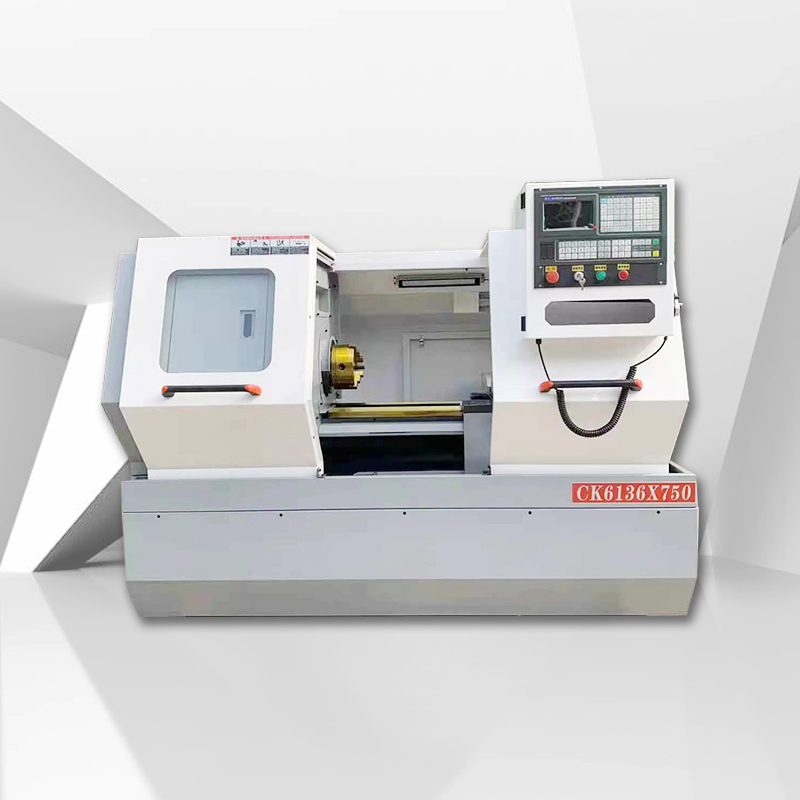

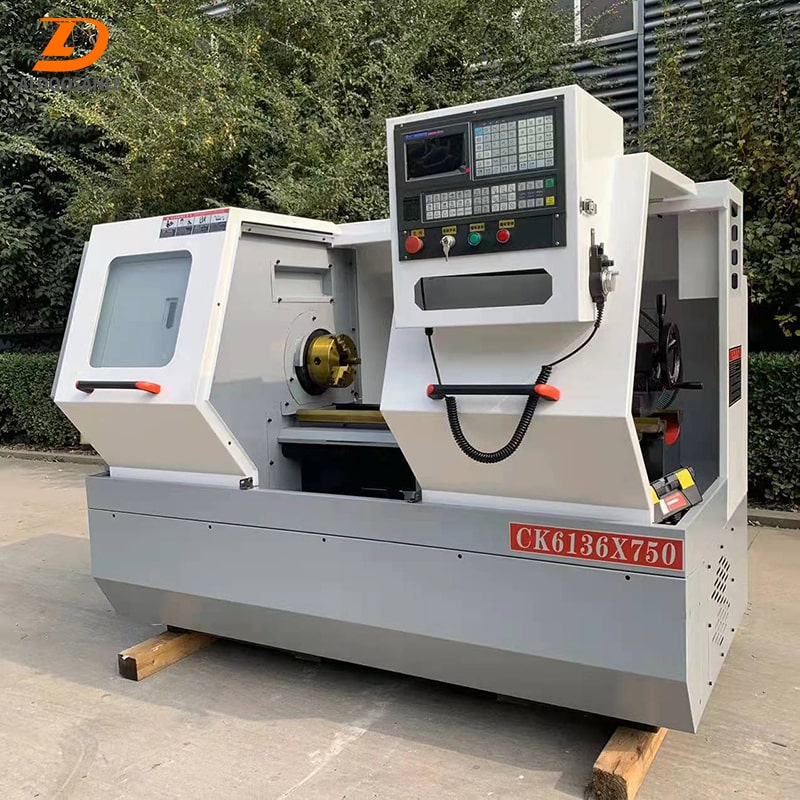

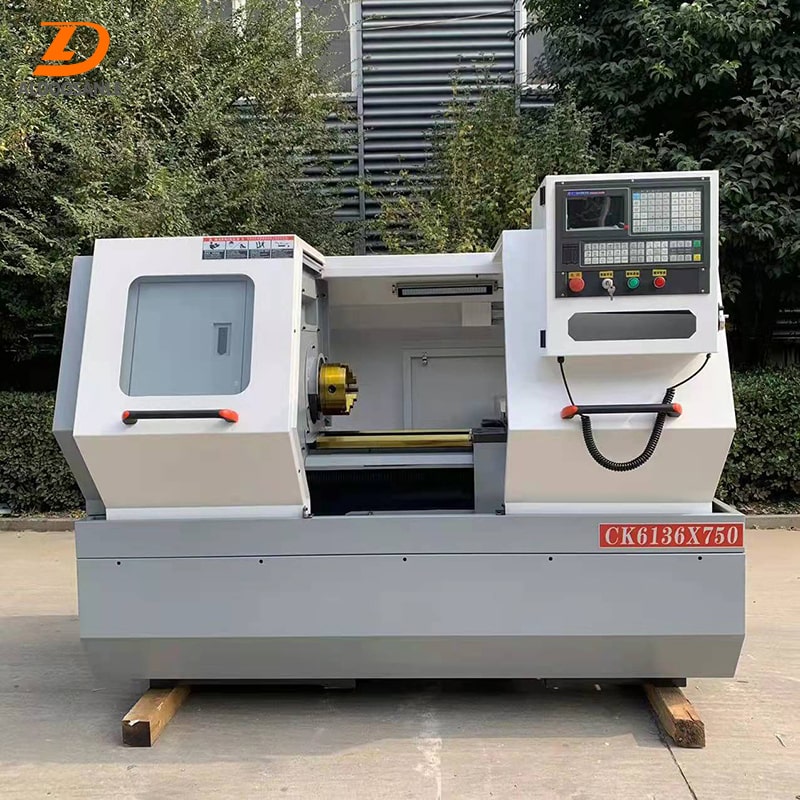

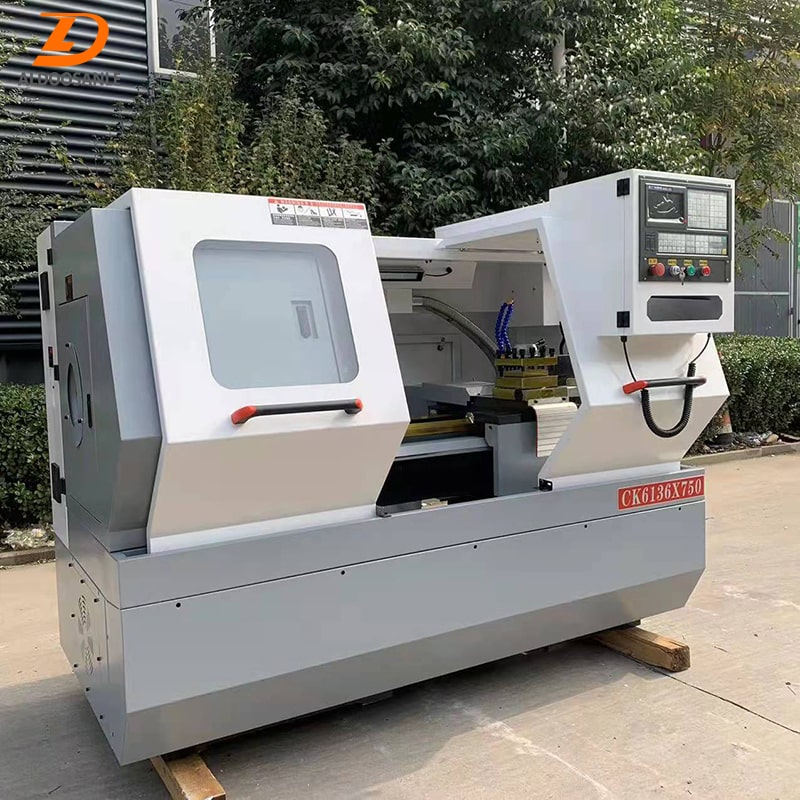

تستخدم مخرطة CNC ALCK6136X750 على نطاق واسع في صناعة الآلات ، والفضاء ، وصناعات السيارات والإلكترونيات نظرًا لقدرتها على التصنيع عالية الدقة ، والوظائف المتعددة ، والإنتاج عالي الكفاءة. توفر مخرطة CNC ذات الفرشة المسطحة حلول معالجة موثوقة وفعالة لهذه الصناعات ، وتعزز التطور والتقدم التكنولوجي للصناعة التحويلية.
1.عالية الدقة: تتميز المخرطة ALCK6136X750 CNC بإمكانيات معالجة عالية الدقة لضمان دقة الأبعاد ومتطلبات جودة السطح.
2 متعددة الوظائف: يمكن لهذه المخرطة أن تحقق عمليات معالجة متعددة ، مثل الخراطة ، والحفر ، والتنصت ، وما إلى ذلك ، وهي مناسبة لقطع العمل ذات الأشكال المعقدة المتنوعة.
3 كفاءة عالية: تتميز المخرطة ALCK6136X750 CNC بسرعة قطع عالية وقدرة عالية على تحديد المواقع ، مما يحسن كفاءة الإنتاج.
4.مستقرة وموثوقة: تعتمد المخرطة هيكلًا عالي الصلابة وأجزاء نقل عالية الجودة ، والتي تتمتع باستقرار وموثوقية ممتازين.
1. تصنيع الآلات: هذه المخرطة مناسبة لصناعة الآلات وتستخدم لمعالجة الأجزاء المعدنية المختلفة.
2-الفضاء الجوي: في الفضاء ، غالبًا ما تستخدم هذه المخرطة لتصنيع أجزاء فضائية عالية الدقة.
3. تصنيع السيارات: تستخدم مخارط CNC على نطاق واسع في صناعة تصنيع السيارات لمعالجة أجزاء مثل أجزاء محرك السيارات.
4- الإلكترونيات: مخرطة ALCK6136X750 CNC تستخدم أيضًا في صناعة الإلكترونيات لمعالجة أجزاء من المكونات الإلكترونية.
1) النظام: GSK ، محرك سيرفو ومحرك.
2) أطواق هوائية.
3) أداة نوع العصابة.
4) نظام التبريد.
5) نظام تفتيح.
6) نظام التشحيم الأوتوماتيكي.
7) ظرف يدوي ثلاثي الفك
8) حامل أداة عمودي بأربع محطات
9) غراب ذيل يدوي
1) نظام CNC: Siemens ، Fanuc ، KND.
2) ظرف هيدروليكي ، ظرف هوائي.
3) 4/6/8 محطة أداة كهربائية آخر.
4) شريط التغذية الأوتوماتيكي.
5) جهاز للتغذية التلقائية (شريط التغذية)
6) ناقل رقاقة
7) قطع غيار الماسك
8) غراب ذيل هيدروليكي
غرض |
وحدة |
ALCK6136-750 |
ماكس سوينغ على السرير |
مم |
Φ360 |
أقصى قطر دوران على عمود الأداة |
مم |
Φ200 |
أقصى طول لقطعة العمل بين مركزين |
مم |
750 |
المغزل من خلال قطر الفتحة |
مم |
Φ52 |
نطاق سرعة المغزل (لانهائي): |
ص / دقيقة |
150-2000 |
نموذج طرف المغزل ISO (GB) |
|
A2-6 |
فتحة المغزل الأمامية المستدقة |
|
رقم 5 مورس |
قوة محرك المغزل |
كو |
5.5 |
شكل محرك المغزل |
|
تحويل التردد |
حامل أداة CNC |
|
حامل أداة عمودي بأربع محطات |
حجم مقبض الأداة |
مم |
20 × 20 |
دقة تحديد المواقع المتكررة لمرحلة الأداة |
|
± 3.2 |
X السكتة الدماغية |
مم |
200 |
Z السكتة الدماغية |
مم |
750 |
سرعة اجتياز سريعة |
مم / دقيقة |
X: 6000 Z: 8000 |
نطاق سرعة التغذية |
مم / دقيقة |
X: 1 2000 Z: 1 2000 |
الحد الأدنى من وحدة الإعداد |
مم |
0.01 |
قطر كم غراب الذيل |
مم |
60 |
ضربة الأكمام Tailstock |
مم |
100 |
تفتق من ترقق كم غراب الذيل |
|
موس رقم 4 |
قوة محرك التبريد |
ث |
125 |
رأس مضخة مياه التبريد |
م |
5 |
تدفق مضخة مياه التبريد |
لتر / دقيقة |
25 |
تشاك |
|
200 ظرف يدوي ثلاثي الفك |
مزود الطاقة |
|
380V ± 10٪ ، 50Hz ± 1٪ ، تيار متناوب ثلاثي الأطوار |
درجة حرارة البيئة |
℃ |
0 ℃ ~ 40 ℃ |
الرطوبة النسبية |
|
≤92٪ |
الأبعاد الكلية لأداة الآلة (الطول × العرض × الارتفاع) |
مم |
2350 × 1380 × 1640 |
الوزن الصافي |
كلغ |
1600 |
