منتج

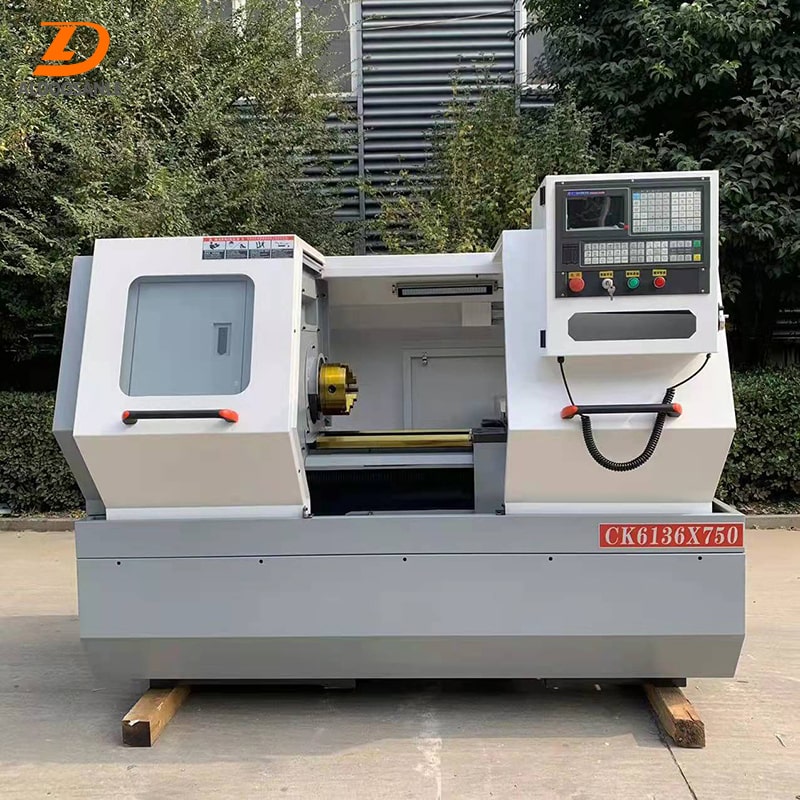

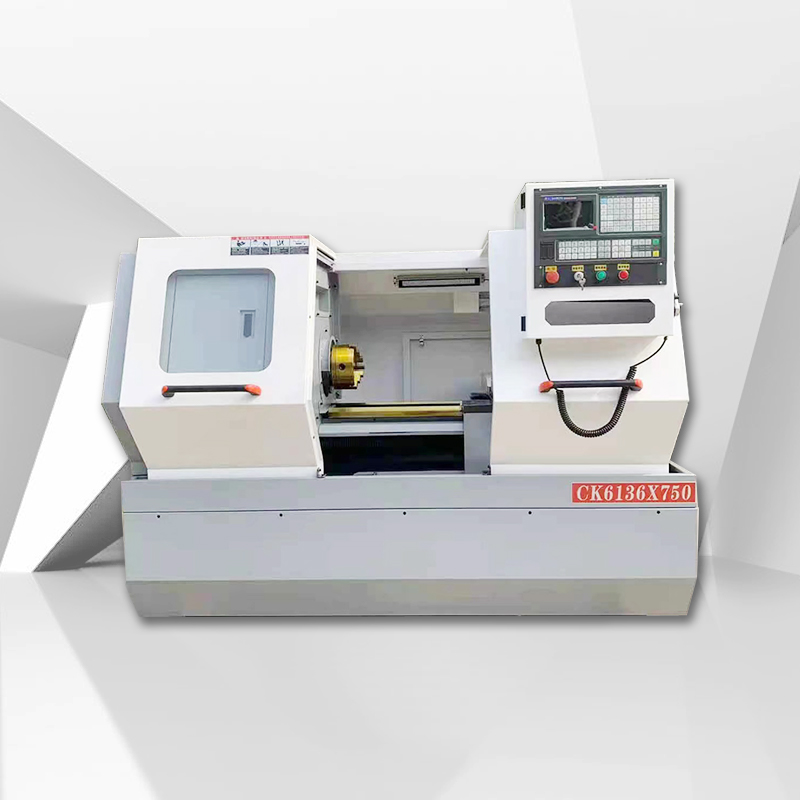

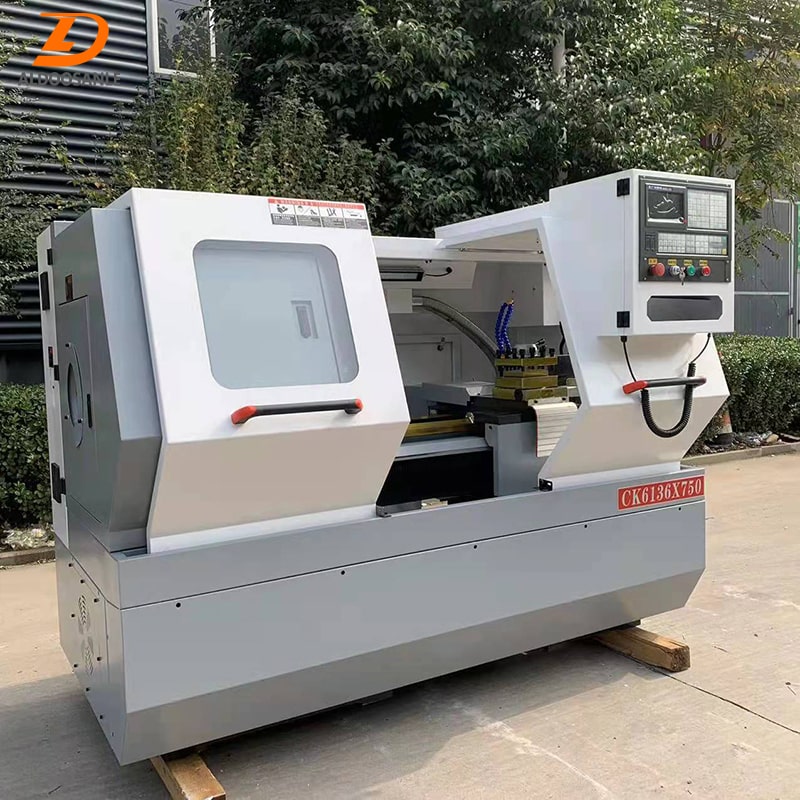

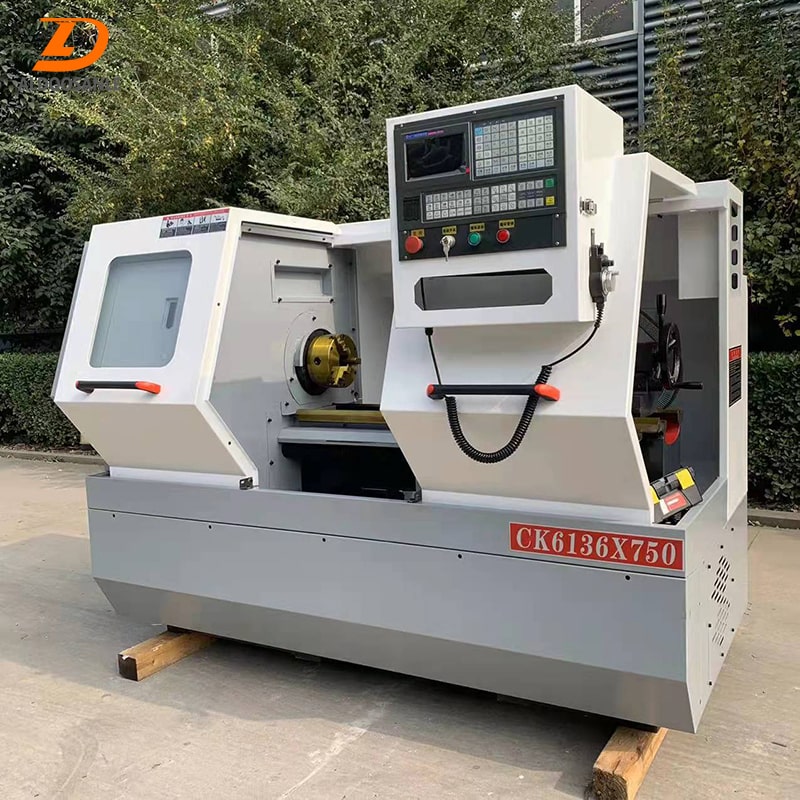

مخرطة CNC عالية الدقة تكمل تلقائيًا معالجة متعددة العمليات لقطع العمل الصغيرة والمتوسطة الحجم وفقًا للبرنامج المحدد. يمكنها تحميل وتفريغ المواد تلقائيًا ، ومعالجة دفعة من نفس قطع العمل بشكل متكرر. إنها مناسبة للإنتاج بالجملة.
مميزات المنتج

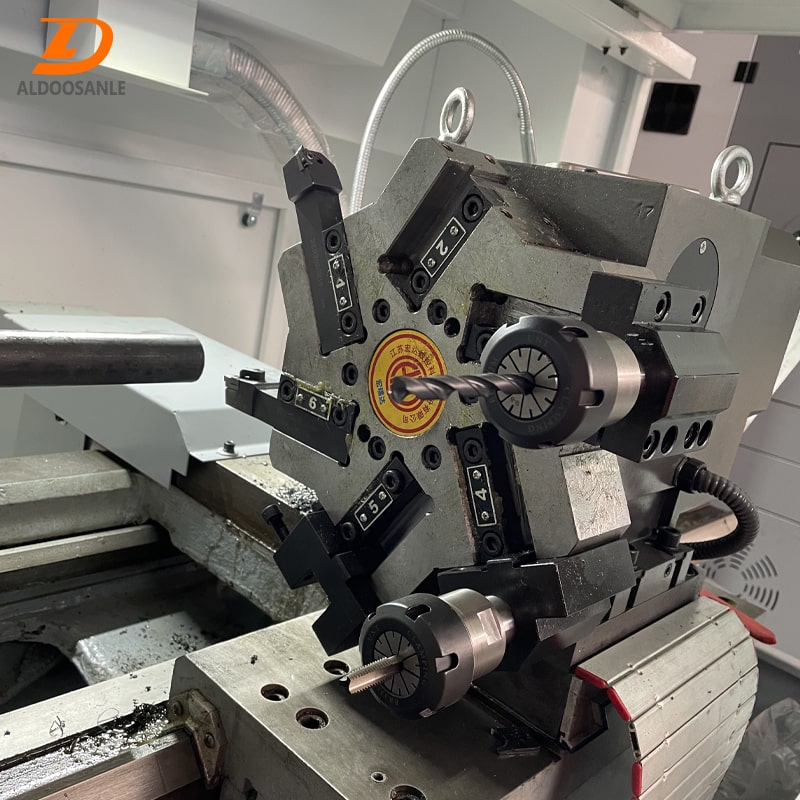

1. سلسلة النقل قصيرة: حركة حامل أداة مخرطة CNC ذات الدقة العالية في اتجاهين مدفوعة بمحركين مؤازرين.
يتم توصيل محرك سيرفو مباشرة بالمسمار الرئيسي لقيادة حركة مسند الأداة. يمكن أيضًا تغيير المحرك المؤازر والمسمار الرئيسي وفقًا لأمر التحكم ، ولا توجد حاجة لاستخدام زوج تروس متعدد المراحل لتغيير السرعة بينه وبين العمود الرئيسي.
مع تطوير تقنية تنظيم السرعة الواسعة للمحرك ، فإن الهدف هو إلغاء زوج تروس تغيير السرعة ، وفي الوقت الحالي من الضروري تغيير عدة نطاقات سرعة من خلال زوج التروس الأول.
لذلك ، فإن الهيكل الموجود داخل الصندوق الرأسي أبسط بكثير من هيكل المخرطة التقليدية.
2. صلابة عالية: إنها تتوافق مع التحكم عالي الدقة لنظام التحكم ، وذلك للتكيف مع المعالجة عالية الدقة.
3. السحب الخفيف: تعتمد حركة مسند الأداة بشكل عام زوجًا لولبيًا كرويًا. من أجل سحب الماكينة بشكل خفيف ، فإن تزييت آلة مخرطة CNC ذات القاعدة المسطحة كافية نسبيًا ، ويتم تشحيم معظمها تلقائيًا بواسطة رذاذ الزيت.
تطبيق المنتج
1. آلة مخرطة CNC تصنع أفقيًا أجزاء ذات شكل خاص ، مثل الأقواس ، الشوك والأجزاء الأخرى ذات الأشكال غير المنتظمة ، وما إلى ذلك ، والتي يحتاج معظمها إلى الخلط والمعالجة بواسطة محطات متعددة.
2. آلة الخراطة مخرطة CNC تعالج الأجزاء السطحية ، ويمكن لمخرطة تشغيل المعادن أن تكمل سطح الأجزاء المكونة من منحنيات معقدة أو أسطح منحنية.
3. آلة CNC مخرطة المعادن تعالج الأجزاء المسطحة والأجزاء ذات الثقوب ، والأجزاء التي يكون سطح معالجتها موازيًا للمستوى الأفقي بنفس الزاوية تسمى الأجزاء المسطحة.
4. آلة مخرطة CNC تعالج المعادن الأفقية الأجزاء المائلة المتغيرة ، والأجزاء التي تتغير الزاوية المتضمنة بين سطح المعالجة والمستوى الأفقي باستمرار تسمى الأجزاء المائلة المتغيرة.
فيديو
معلمات المنتج
| بند | الوحدة | ALCK6136 |
| ماكس سوينغ على السرير | ملم | Φ360 |
| أقصى قطر دوران على عمود الأداة | ملم | Φ200 |
| أقصى طول لقطعة العمل بين مركزين | ملم | 750 |
| المغزل من خلال قطر الفتحة | ملم | Φ52 |
| نطاق سرعة المغزل (لانهائي) | ص / دقيقة | 150-2000 |
| قوة محرك المغزل | KW | 5.5 |
| X السكتة الدماغية | ملم | 200 |
| Z السكتة الدماغية | ملم | 750 |
| الأبعاد (الطول × العرض × الارتفاع) | ملم | 2350×1380×1640 |
