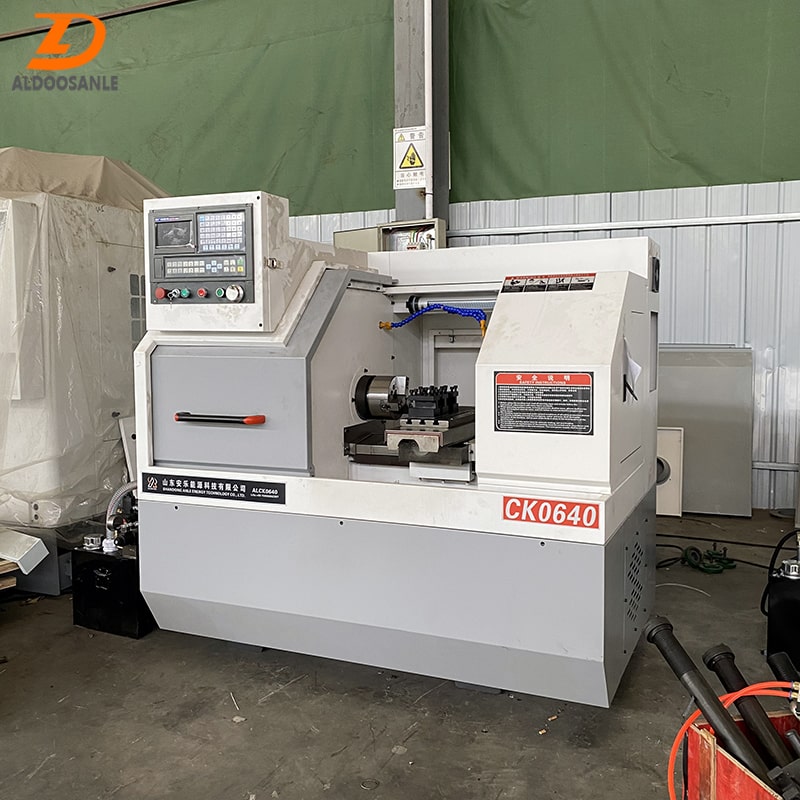

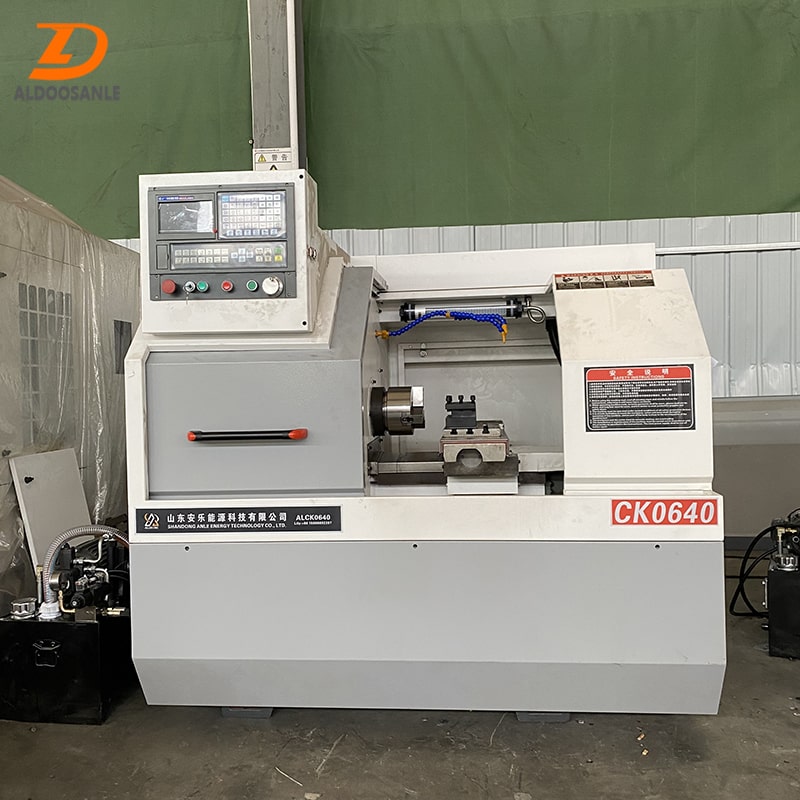

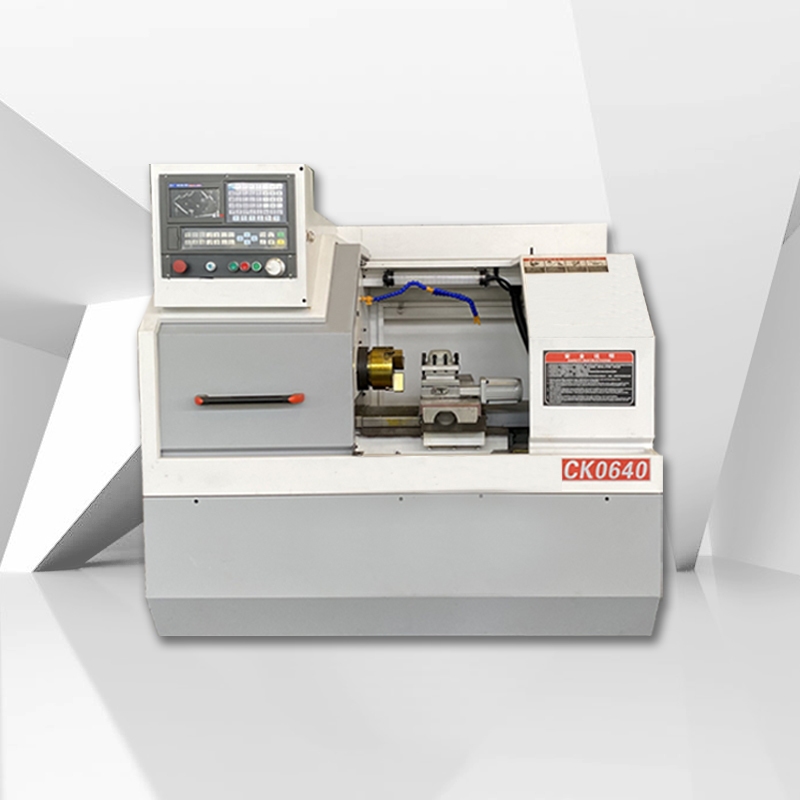

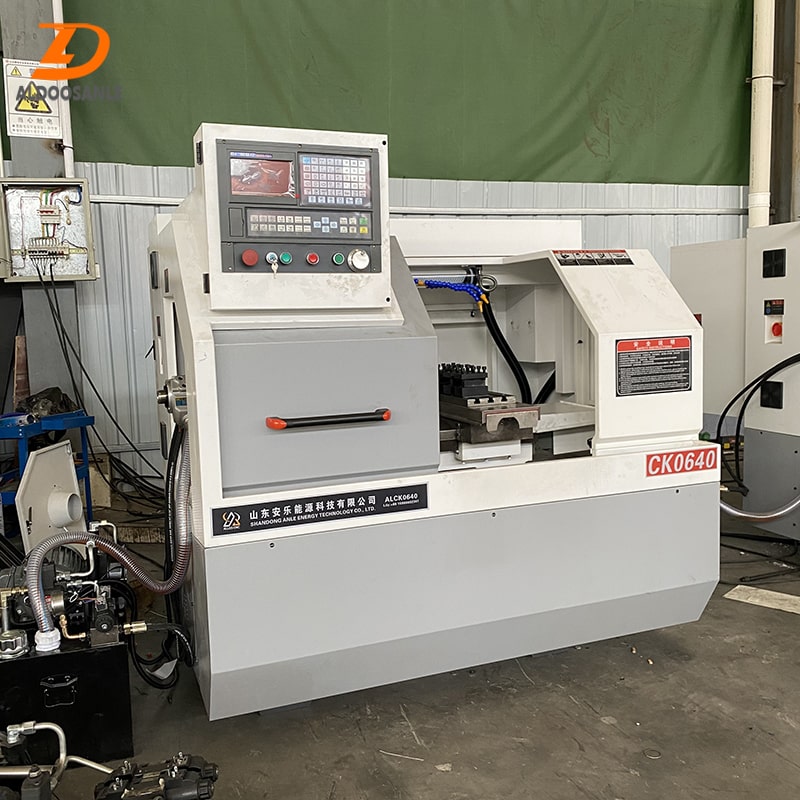

Torno CNC ALCK0640
El torno CNC ALCK0640 es un torno CNC de alto rendimiento que proporciona soluciones de procesamiento precisas y eficientes para los clientes de fabricación. Con un rendimiento confiable y funciones avanzadas, ALCK0640 brinda excelentes capacidades para el mecanizado de varias piezas de trabajo de tamaño pequeño y mediano.
ALCK0640 adopta un sistema CNC avanzado, que puede realizar un control de procesamiento y control de movimiento preciso. El husillo de alta precisión y la velocidad estable del torno CNC garantizan una excelente calidad de procesamiento y capacidad de corte. El diseño del poste de herramientas del torno CNC facilita el reemplazo rápido de las herramientas de corte y mejora la eficiencia del trabajo.
CONFIGURACIÓN ESTÁNDAR

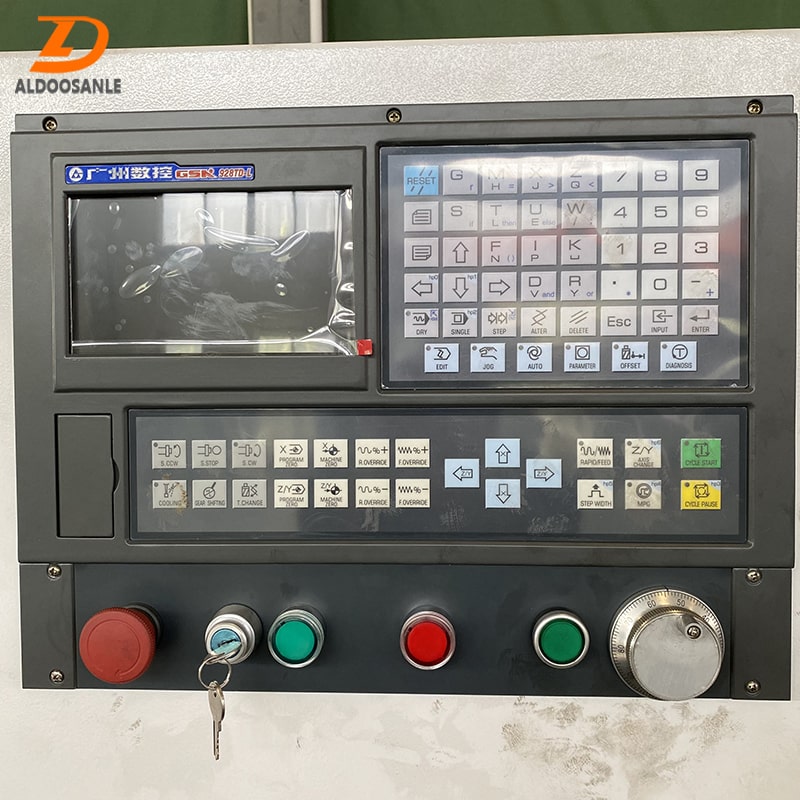

1) Sistema: GSKTB3, servomotor y accionamiento.
2) Pinzas neumáticas.
3) Herramienta de tipo de grupo.
4) Sistema de refrigeración.
5) Sistema de aligeramiento.
6) Sistema de lubricación automática.
CONFIGURACIÓN OPCIONAL
1) Sistema CNC: Siemens, Fanuc, KND.
2) Mandril hidráulico, mandril neumático.
3) Poste de herramienta eléctrica de 4/6/8 estaciones.
4) Alimentador automático de barras.
Parametros del producto
|
Ítem |
Unidad |
ALCK0640 |
|
Columpio Max sobre la cama |
mm |
Φ250 |
|
Par motor del eje X |
|
4Nm |
|
Par motor del eje Z |
|
4Nm |
|
Columpio máximo sobre la diapositiva |
mm |
Φ120 |
|
Diámetro del orificio del husillo |
mm |
Φ48 |
|
Formulario de publicación de herramientas |
|
Herramienta Fila |
|
Con barra de tracción de mandril hueco a través del orificio |
mm |
Φ40 |
|
Límite de velocidad del husillo |
rpm |
3000 |
|
Dispositivo de sujeción |
|
Pinza neumática |
|
Cuchillo tamaño cuadrado |
mm |
20×20 (cuatro estaciones) |
|
Velocidad de movimiento rápido en dirección X/Z |
m/min |
6/8 |
|
Trazo X |
mm |
200(Opcional 300/400mm） |
|
trazo Z |
mm |
220 |
|
Potencia del motor principal |
KW |
3 (4kw opcional) |
|
Contrapunta |
|
Sin contrapunto |
|
Precisión de posicionamiento de repetición del eje X |
mm |
0.01 |
|
Precisión de posicionamiento de repetición del eje Z |
mm |
0.01 |
|
Peso de la máquina |
Kg |
800 |
|
Dimensiones (largo × ancho × alto) |
mm |
1620×1340×1680 |
|
Sistema de control |
|
GSKTB3 |
