منتج

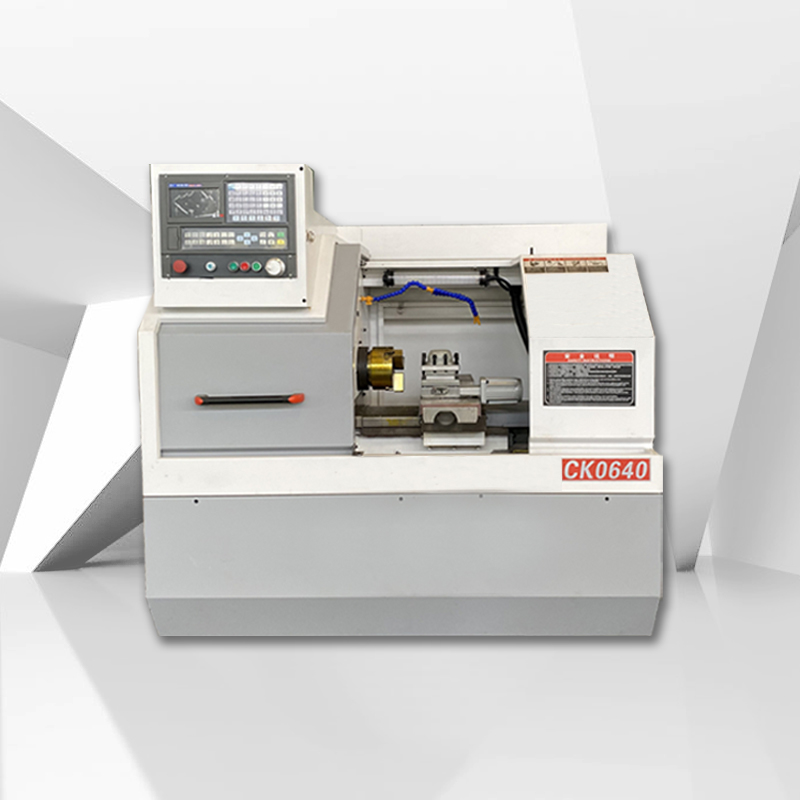

تتبنى ALCK0640 نظام CNC المتقدم ، والذي يمكنه تحقيق التحكم الدقيق في المعالجة والتحكم في الحركة. يضمن المغزل عالي الدقة والسرعة المستقرة للمخرطة CNC جودة معالجة ممتازة وقدرة قطع. يسهل تصميم ما بعد الأداة للمخرطة CNC الاستبدال السريع لأدوات القطع ويحسن كفاءة العمل.
التكوين القياسي

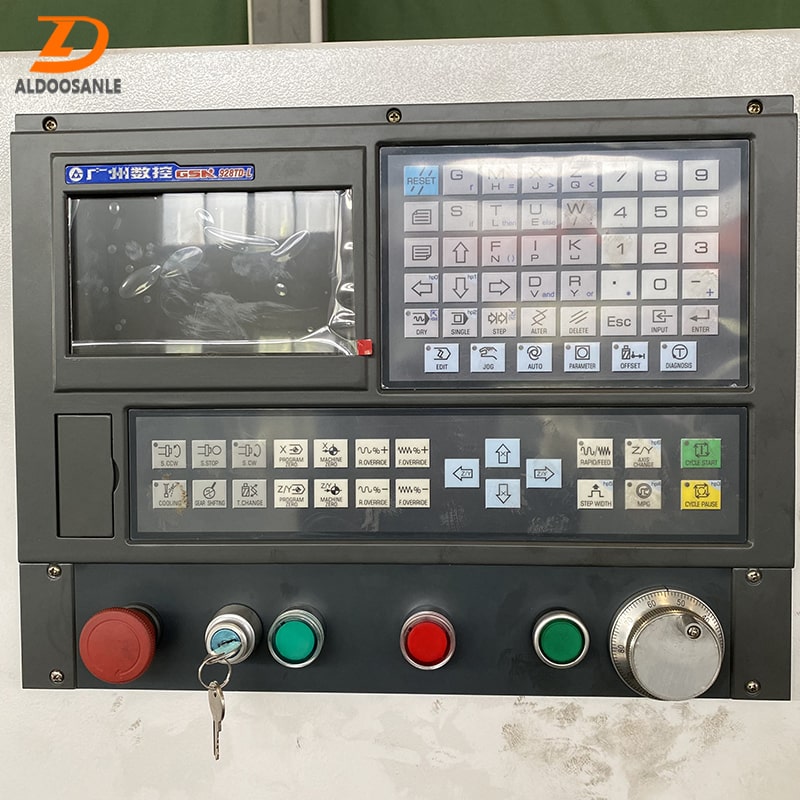

1) النظام: GSKTB3 ، محرك سيرفو ومحرك.
2) أطواق هوائية.
3) أداة نوع العصابة.
4) نظام التبريد.
5) نظام تفتيح.
6) نظام التشحيم الأوتوماتيكي.
التكوين الاختياري
1) نظام CNC: سيمنز ، فانوك ، KND.
2) ظرف هيدروليكي ، ظرف هوائي.
3) 4/6/8 محطة أداة كهربائية آخر.
4) شريط التغذية الأوتوماتيكي.
معلمات المنتج
|
بند |
الوحدة |
ALCK0640 |
|
ماكس سوينغ على السرير |
مم |
Φ 250 |
|
عزم محرك المحور X |
|
4 نيوتن متر |
|
عزم محرك المحور Z. |
|
4 نيوتن متر |
|
أقصى تأرجح فوق الشريحة |
مم |
Φ120 |
|
قطر فتحة المغزل |
مم |
Φ48 |
|
نموذج نشر الأداة |
|
أداة الصف |
|
مع قضيب سحب ظرف مجوف من خلال الفتحة |
مم |
Φ40 |
|
حد سرعة المغزل |
rpm |
3000 |
|
جهاز لقط |
|
كوليت هوائي |
|
سكين بحجم مربع |
مم |
20 × 20 (أربع محطات) |
|
X / Z اتجاه سرعة التحرك السريع |
م / دقيقة |
6/8 |
|
X السكتة الدماغية |
مم |
200 (اختياري 300/400 مم） |
|
Z السكتة الدماغية |
مم |
220 |
|
قوة المحرك الرئيسية |
KW |
3 （اختياري 4 كيلوواط) |
|
تايلستوك |
|
لا يوجد ذيل |
|
دقة تحديد موضع المحور X |
مم |
0.01 |
|
دقة تحديد موضع المحور Z. |
مم |
0.01 |
|
وزن الآلة |
كلغ |
800 |
|
الأبعاد (الطول × العرض × الارتفاع) |
مم |
1620 × 1340 × 1680 |
|
نظام التحكم |
الوحدة |
GSKTB3 |
