Как устроен резцедержатель токарного станка с ЧПУ из металла?

Держатель инструмента высокоточного токарного станка с ЧПУ является важной частью станка, и держатель инструмента используется для удержания режущего инструмента.

Конструкция держателя инструмента токарного станка с ЧПУ с плоской станиной напрямую влияет на производительность резания и эффективность резания при производстве токарного станка с ЧПУ.

В определенной степени конструкция и характеристики держателя инструмента отражают конструкцию и уровень изготовления токарного станка с ЧПУ.

С непрерывным развитием токарных станков с ЧПУ конструктивная форма держателя инструмента постоянно обновляется.

Но в целом его можно условно разделить на две категории: держатель рядного инструмента и держатель инструмента револьверного типа. Некоторые токарные мини-станки с ЧПУ также используют автоматическое устройство смены инструмента с магазином инструментов.

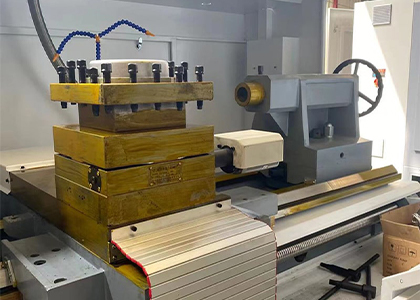

Держатель установочного инструмента обычно используется для мини-токарного станка с ЧПУ. Различные инструменты расположены и закреплены на подвижной скользящей пластине, и при смене инструмента может быть реализовано автоматическое позиционирование.

Держатель инструмента револьверного типа также называется револьверной головкой или инструментальным столом, и существует два типа конструкций: вертикальная и горизонтальная.

Он имеет многофункциональное устройство автоматического позиционирования и реализует автоматическую смену инструмента станка посредством вращения, индексации и позиционирования револьверной головки.

Стойка револьверного типа должна иметь точную индексацию, надежное позиционирование, высокую точность повторного позиционирования, высокую скорость индексации и хорошие характеристики зажима, чтобы обеспечить высокую точность и высокую эффективность токарного станка с ЧПУ.

Некоторые держатели инструментов револьверного типа могут не только обеспечивать автоматическое позиционирование, но и передавать мощность.

В настоящее время в большинстве двухкоординатных токарных мини-станков с ЧПУ используются 12-позиционные держатели револьверного типа, а в некоторых также используются 6-позиционные, 8-позиционные и 10-позиционные держатели револьверного типа.

Компоновка держателя инструмента револьверного типа на токарном станке с ЧПУ имеет две формы: один представляет собой держатель инструмента револьверного типа, используемый для обработки дисковых деталей, и его ось вращения перпендикулярна основному валу; другой используется для обработки валов и резцедержателя револьверного типа для деталей дискового типа, его ось вращения параллельна основному валу.

Горизонтальный токарный станок с ЧПУ, управляемый по четырем координатам, оснащен двумя независимыми скользящими пластинами и револьверными опорами на станине, поэтому он называется четырехкоординатным автоматическим токарным станком с ЧПУ с двойной опорой. Среди них величина режущей подачи каждого держателя инструмента контролируется отдельно, поэтому два держателя инструмента могут одновременно резать разные части одной и той же заготовки, что не только расширяет диапазон обработки, но и повышает эффективность обработки. Четырехкоординатный токарный станок с ЧПУ имеет сложную конструкцию и должен быть оснащен специальной системой ЧПУ для реализации управления двумя независимыми инструментальными держателями. Он подходит для обработки коленчатых валов, деталей самолетов и других деталей сложной формы и большими партиями.
